Н.В. Петрушин , Э.Г. Римша , Е.С. Елютин , С.А. Луцкая Иридий в монокристаллических жаропрочных никелевых сплавах с рением (обзор) // Труды ВИАМ. 2026. № 7 (161). С. 101–118. URL: https://www.viam-works.ru. DOI: 10.18577/2307-6046-2026-0-7-101-118.

Иридий в монокристаллических жаропрочных никелевых сплавах с рением (обзор)

Н.В. Петрушин , Э.Г. Римша , Е.С. Елютин , С.А. Луцкая
Аннотация

Проведен анализ научно-технических литературных данных по влиянию иридия на структурно-фазовые характеристики, фазовую стабильность и высокотемпературную длительную прочность монокристаллических Re- и Re–Ru-содержащих жаропрочных никелевых сплавов (ЖНС). Установлено, что иридий в ренийсодержащих ЖНС более эффективно, чем добавка рутения, стабилизирует γ/γʹ-микроструктуру в интервале температур 900−1100 °С, задерживая начало образования топологически плотноупакованной (ТПУ) фазы. В результате монокристаллические ренийсодержащие ЖНС, легированные иридием, имеют более длительный ресурс сопротивления высокотемпературной ползучести, чем таковые сплавы с рутением.



Ключевые слова
монокристаллические жаропрочные никелевые сплавы, фазовая стабильность, ТПУ-фаза, длительная прочность, иридий, рутений, рений

Введение

Развитие современных авиационных газотурбинных двигателей привело к необходимости создания специальных жаропрочных никелевых сплавов (ЖНС) для изготовления методом направленной кристаллизации монокристаллических лопаток газовых турбин. Решение этой задачи оказалось возможным путем легирования ЖНС рением и рутением. В результате разработаны монокристаллические ЖНС поколений IV–VI (табл. 1) марок ВЖМ4, ВЖМ8, ВЖМ10 (НИЦ «Курчатовский институт» – ВИАМ), ЛРМ-102/МХ-4/РВА1497 (General Electric/Pratt & Whitney/NASA), MC-NG (ONERA), ТМС-138, ТМС-196, ТМС-238 (NIMS/НИ) [1–12]. Температурная работоспособность этих сплавов за 1000 ч при напряжении 137 МПа на 50–60 °С выше, а ресурс в 1,5–2 раза больше, чем у сплавов предыдущих поколений [1, 13, 14].

Таблица 1.
Химический состав монокристаллических жаропрочных никелевых сплавов поколений IV–VI для рабочих лопаток ГТД
СплавСодержание элементов, % (по массе)
CrTiMoWTaAlCoHfReRu
Сплавы IV поколения
ВЖМ4*2,7-4,0 4,04,56,06,0-6,04,0
MC-NG4,00,51,05,05,06,0-0,144,0
TMS-1383,2-2,85,95,65,75,80,15,02,0
EPM-102 (MX-4/PWA1497)2,0-2,06,08,255,5516,50,155,953,0
Сплавы V поколения
ВЖМ8**3,0-3,54,26,05,75,5-6,36,0
TMS-1964,6-2,45,05,65,64,60,16,45,0
Сплавы VI поколения
TMS-2384,6-1,14,07,65,96,50,16,45,0
ВЖМ10(Re + Ru) > 12
* Содержание Re и Ru в сумме не менее 8 % (по массе).
** Содержание Re и Ru в сумме не менее 12 % (по массе).

Монокристаллы ЖНС поколений IV–VI в термически обработанном состоянии имеют двухфазную γ/γ′-микроструктуру, состоящую из упрочненного Cr, Co, Mo, W, Re и Ru γ-твердого раствора никеля (матричная γ-фаза) и микроскопических кубоидных частиц γ′-фазы на основе интерметаллида Ni3(Al, Ta) (структура L12). Кристаллические гранецентрированные кубические (ГЦК) решетки фаз γ и γ′ сплавов изоморфны, но существенно различаются по абсолютной величине периодов решеток. Их размерное несоответствие (γ/γ′-мисфит) составляет при комнатной температуре |0,4–0,6| % (период решетки γ-твердого раствора больше, чем γ′-фазы), что в 2–3 раза больше, чем у сплавов предыдущих поколений, и является одним из существенных факторов формирования на начальной стадии высокотемпературной ползучести так называемой рафт-структуры, состоящей из ориентированных перпендикулярно направлению растягивающего напряжения пластин γ′-фазы (рис. 1), обеспечивающей высокую температурную работоспособность <001> монокристаллов этих сплавов [1, 2, 13]. Этот эффект обусловлен легированием сплавов ключевыми элементами – рением, молибденом и рутением, которые концентрируются преимущественно в матричной γ-фазе и в меньшей степени в γ′-фазе. Кроме того, легирование рением значительно повысило термическую стабильность частиц γ′-фазы, температуру солидус и сопротивление высокотемпературной ползучести монокристаллических ЖНС [14, 15], что связано с низкой диффузионной подвижностью атомов рения в никелевом γ-твердом растворе сплавов [16–18]. Установлено, что основной причиной «рениевого эффекта» в ЖНС является сегрегация атомов рения в ядра дислокаций и образование атмосфер Коттрелла в процессе высокотемпературной ползучести, которые тормозят движение межфазных γ/γ'-границ в рафт-структуре [19–21].

Рис. 1. Рафт-структура γ'-фазы, сформировавшаяся в <001> монокристалле жаропрочного никелевого сплава VI поколения за 1074 ч при температуре 1150 °С и напряжении σ = 80 МПа [13]
Рис. 1. Рафт-структура γ'-фазы, сформировавшаяся в <001> монокристалле жаропрочного никелевого сплава VI поколения за 1074 ч при температуре 1150 °С и напряжении σ = 80 МПа [13]

Однако рений потенциально является элементом, дестабилизирующим фазовую структуру ЖНС, способствуя образованию при высоких температурах вредных топологически плотноупакованных (ТПУ) фаз. Общепринятый механизм, по которому ТПУ-фазы снижают длительную прочность и ресурс монокристаллов ЖНС, основан на том факте, что при выделении ТПУ-фаз в процессе высокотемпературной ползучести происходит значительное обеднение γ-твердого раствора сплавов тугоплавкими элементами (Mo, W, Re, Ru), которые переходят в состав ТПУ-фаз. Следовательно, образование ТПУ-фаз в структуре ЖНС сопровождается снижением твердорастворного упрочнения, что уменьшает их длительную прочность и ресурс. Напротив, рутений повышает фазовую стабильность ренийсодержащих ЖНС, замедляя скорость выделения ТПУ-фаз [22]. Совместное легирование ЖНС рением и рутением оказывает синергическое влияние на повышение высокотемпературной длительной прочности монокристаллов ЖНС [23, 24].

Большой научный и практический интерес для дальнейшего развития монокристаллических ЖНС вызывает использование в качестве легирующего элемента тугоплавкого элемента иридия (Ir) в связи с его уникальными физико-химическими характеристиками, важными для твердорастворного упрочнения никелевой основы жаропрочных сплавов, а также потенциальной способностью улучшать их фазовую стабильность и сопротивление ползучести.

Цель данного обзора – охарактеризовать роль иридия как легирующего элемента и оценить перспективность разработки новых монокристаллических иридийсодержащих ЖНС, уделяя особое внимание влиянию иридия на фазовую стабильность γ/γ'-микроструктуры, высокотемпературную длительную прочность и эффективность (по сравнению с легированием рением и рутением).

Упрочнение γ-твердого раствора

В табл. 2 приведены физико-химические характеристики иридия, важные для твердорастворного упрочнения никеля, в сравнении с подобными характеристиками других тугоплавких γ-упрочняющих элементов ЖНС – молибдена, вольфрама, рения, рутения и осмия [25].

Таблица 2.
Физико-химические характеристики никеля и тугоплавких элементов
ХарактеристикиЗначения характеристик для элементов
NiMoRuWReOsIr
Атомный номер28424474757677
Атомная масса, а. е. м.58,6995,94101,07183,85186,20190,2192,22
Атомный радиус ri, нм0,12450,1400,1340,13680,13730,1350,1357
Размерный фактор Δr*, %-+12,4+7,6+9,9+10,3+8,4+9,0
Температура плавления, К1728289025233660345033202720
Кристаллическая структура (период решетки, нм)ГЦК (a = 0,352387)ОЦК (a = 0,311737)ГПУ (a = 0,27053; c = 0,42820)ОЦК (a = 0,316524)ГПУ (a = 0,27609; c = 0,44583)ГПУ (a = 0,27338; c = 0,43195)ГЦК (a = 0,38389)
Плотность**, г/см³8,89710,21812,43719,26321,03322,58122,654
Модуль растяжения поликристалла Е при температуре 20 °С, ГПа196317,8447393,8467-528
Коэффициенты распределения элементов Kpi*** между γ- и γ'-фазами в многокомпонентном сплаве [26–28]-2,2–3,12,1–2,61,2–2,010,0–12,53,80,9–1,0
* Δr = (ri – rNi)/rNi, где ri, rNi – атомные радиусы соответственно элемента i и никеля.
** Плотность рентгеновская.
*** Kpi = Cγi/Cγ'i, где Cγi, Cγ'i – концентрации (% (атомн.)) элемента i соответственно в γ- и γ'-фазах.
Примечание. ГЦК – гранецентрированная кубическая, ОЦК – объемно-центрированная кубическая, ГПУ – гексагональная плотноупакованная.

Отметим, что к наиболее важным факторам, обеспечивающим эффективность твердорастворного упрочнения сплавов, относятся различия атомных размеров и упругих постоянных (модули упругости) атомов элемента – основы и растворенного элемента [29]. Из данных табл. 2 видно, что элементы Ir, Re, Ru и Os имеют высокие температуры плавления – соответственно 2720, 3450, 2523 и 3320 К, а их атомные радиусы (соответственно 0,1357, 0,1373, 0,134 и 0,135 нм) значительно больше, чем у базового элемента Ni (0,1245 нм); размерное несоответствие (мисфит) атомов элементов Ir, Re, Ru и Os относительно атомов никеля составляет соответственно +9,0, +10,3, +7,6 и +8,4. Следовательно, по эффективности твердорастворного упрочнения никеля иридий уступает рению, однако значительно превосходит рутений и осмий. По модулю упругости иридий значительно превосходит указанные тугоплавкие элементы.

Иридий – переходный элемент VIII группы Периодической системы элементов Д.И. Менделеева, имеющий ГЦК кристаллическую решетку, и, как следует из двойной фазовой диаграммы системы Ni–Ir (рис. 2), образует с никелем непрерывный ряд твердых растворов [30]. Сплавы системы Ni–Ir во всем интервале составов имеют ГЦК-структуру. Предполагается, что в двойных сплавах системы Ni–Ir в пределах твердого раствора возможно упорядочение с образованием трех интерметаллидных фаз Ni3Ir, NiIr и NiIr3 (рис. 2). Можно полагать, что фазы Ni3Ir и NiIr по кристаллической структуре аналогичны соответственно упорядоченным интерметаллидным фазам Ni3Al и NiAl в системе Ni–Al [31], являющейся базовой для разработки ЖНС.

Рис. 2. Диаграмма состояния двойной системы Ni–Ir [30]
Рис. 2. Диаграмма состояния двойной системы Ni–Ir [30]

Рений, рутений и осмий – переходные элементы соответственно VII и VIII групп Периодической системы элементов Д.И. Менделеева обладают гексагональными плотноупакованными (ГПУ) кристаллическими решетками. Двойные фазовые диаграммы сплавов никеля с рением, рутением и осмием близки между собой и относятся к диаграммам состояния перитектического типа (рис. 3–5) [31–33].

Рис. 3. Диаграмма состояния двойной системы Ni–Re [31]
Рис. 3. Диаграмма состояния двойной системы Ni–Re [31]

Рис. 4. Диаграмма состояния двойной системы Ni–Ru [31]
Рис. 4. Диаграмма состояния двойной системы Ni–Ru [31]

Рис. 5. Диаграмма состояния двойной системы Ni–Os [32, 33]
Рис. 5. Диаграмма состояния двойной системы Ni–Os [32, 33]


В двойных системах Ni–Re, Ni–Ru и Ni–Os элементы Re, Ru и Os образуют с никелем ГЦК-твердые растворы с ограниченной растворимостью. Предельная растворимость этих элементов в твердом никеле при перитектической температуре составляет соответственно 17,4 (1620 °С), 34,5 (1550 °С), 11,7 (1484 °С) % (атомн.). В сплавах систем Ni–Re, Ni–Ru и Ni–Os образуются ТПУ δ-фазы (твердые растворы на основе рения, рутения и осмия) с ГПУ-структурой. При этом в сплавах системы Ni–Ir ТПУ-фазы не образуются (рис. 2).

В соответствии с диаграммами состояния двойных систем Ni–Ir, Ni–Re, Ni–Ru и Ni–Os элементы Ir, Re, Ru и Os повышают температуры солидус и ликвидус соответствующих никелевых сплавов, при этом иридий оказывает большее влияние, а осмий незначительное влияние на эти параметры. Отметим, что в соответствии с известным соотношением между коэффициентом диффузии и температурой плавления металлов

D = D0 exp(− T1TTOM) (где TTOM = T/TS – гомологическая температура; TS – температура солидус; A = const [34]), Ir-содержащие ЖНС, по сравнению с Re-, Ru- и Os-содержащими сплавами, должны обладать более низкой гомологической температурой и, следовательно, меньшей диффузионной подвижностью атомов компонентов и, при прочих равных условиях, повышенным сопротивлением высокотемпературной ползучести.

В тройных системах на основе никеля влияние Ir и Ru на температуры ликвидус и солидус такое же, как в бинарных никелевых сплавах, но в меньшей степени. На рис. 6 показана зависимость температуры ликвидус для трехкомпонентных никелевых сплавов системы Ni–19 % (атомн.) Al–Me (где Me: Ir, Ru, Rh, Pt, Pd) от содержания элементов платиновой группы [35]. Видно, что из указанных элементов Ir более значительно повышает температуру ликвидус этого сплава.

Таким образом, твердорастворное упрочнение никелевых сплавов иридием более эффективно, чем рутением, хотя и уступает рению.

Рис. 6. Влияние элементов платиновой группы Ir, Ru, Rh, Pt, Pd на температуру ликвидус трехкомпонентных никелевых сплавов Ni–19 % (атомн.) Al–Me [35]
Рис. 6. Влияние элементов платиновой группы Ir, Ru, Rh, Pt, Pd на температуру ликвидус трехкомпонентных никелевых сплавов Ni–19 % (атомн.) Al–Me [35]


Коэффициенты распределения легирующих элементов

Наиболее показательными параметрами, характеризующими фазовые составы ЖНС, являются коэффициенты распределения i-x легирующих элементов между γ- и γ′-фазами: Kpi = Cγi/Cγ'i, где Cγi, Cγ'i – концентрации (% (атомн.)) элемента i соответственно в γ- и γ′-фазах. Легирующие элементы Re и Ru в γ′-фазе ЖНС растворяются незначительно, они преимущественно концентрируются в γ-фазе и имеют Kpi > 1 – например, для ЖНС марки RR2101: KRe = 16,7; KRu ≈ 3,2 [36]. Согласно данным работы [35], иридий в сплаве Ni–19 % (атомн.) Al при концентрациях до 3 % (атомн.) обогащает γ-фазу (рис. 7). Однако при больших концентрациях в этом трехкомпонентном никелевом сплаве он имеет тенденцию к приблизительно равному распределению между γ- и γ′-фазами: коэффициент распределения иридия изменяется от KIr ≈ 1,5 для сплава Ni–19Al–1,0Ir (% (атомн.)) до KIr ≈ 1 для сплава Ni–19Al–3,5Ir (% (атомн.)). Такую же закономерность наблюдали авторы работы [37] при исследовании монокристаллического ЖНС марки TMS-238Ir (Ni–6,99Co–5,60Cr–0,73Mo–1,38W–13,85Al–2,66Ta–0,04Hf–2,18Re–3,13Ir % (атомн.)).

По данным работы [38] в многокомпонентном ЖНС марки TMS-79 состава (% (атомн.)) Ni–12,6Al–7,7Cr–4,6Mo–2,7Ta–1,8Ir иридий обогащает γ-фазу с коэффициентом распределения KIr = 1,1–1,5.

Рис. 7. Коэффициенты распределения элементов платиновой группы Ir, Ru, Rh, Pt, Pd в трехкомпонентных никелевых сплавах Ni–19 % (атомн.) Al –Me [35]
Рис. 7. Коэффициенты распределения элементов платиновой группы Ir, Ru, Rh, Pt, Pd в трехкомпонентных никелевых сплавах Ni–19 % (атомн.) Al –Me [35]


В порядке уменьшения коэффициенты распределения Kpi γ-стабилизирующих элементов можно расположить в следующий ряд: KRe > KCr > KMo > KRu > KCo > KW > KIr [35, 39]. Следует отметить некоторую условность такой ранжировки, поскольку коэффициенты распределения элементов зависят от химического состава сплавов [21].

Таким образом, легирование ЖНС иридием представляет особый интерес, поскольку он в приблизительно равном количестве обогащает γ- и γ′-фазы и как элемент с большим размером атома увеличивает их периоды кристаллических решеток, что определяет высокую степень твердорастворного упрочнения этих фаз и является одним из факторов высокой длительной прочности монокристаллов ЖНС.

Фазовая стабильность γ/γ'-микроструктуры

В некоторых работах, например [40–42], экспериментально установлено, что не только рутений, но и иридий оказывает стабилизирующее действие на γ- и γ′-фазы, подавляя образование ТПУ-фаз в монокристаллических ренийсодержащих ЖНС.

На рис. 8 показаны диаграммы температурно-временных условий выделения ТПУ-фазы в дендритах Re–Ru- и Re–Ir-содержащих ЖНС марок ТМС-238, ТМС-238Ir, ТМС-238+ReRu и ТМС-238+ReIr [41]. Химический состав этих сплавов приведен в табл. 3.

Рис. 8. Температурно-временные диаграммы выделения ТПУ-фаз в дендритах монокристаллических жаропрочных никелевых сплавов марок ТМС-238 и ТМС-238Ir (a) и ТМС-238+ReRu и ТМС-238+ReIr (б) [41]
Рис. 8. Температурно-временные диаграммы выделения ТПУ-фаз в дендритах монокристаллических жаропрочных никелевых сплавов марок ТМС-238 и ТМС-238Ir (a) и ТМС-238+ReRu и ТМС-238+ReIr (б) [41]

Таблица 3.
Химический состав монокристаллических жаропрочных никелевых сплавов [41]
СплавCrMoWTaAlCoHfReIrRu
TMS-2384,61,14,07,65,96,50,16,4-5,0
TMS-238Ir4,71,04,07,25,76,40,16,33,0-
TMS-238+ReRu5,01,04,07,05,56,00,16,0-8,0
TMS-238+ReIr4,81,04,07,05,56,00,16,05,0-

Светлые точки на графиках (рис. 8) показывают, что выделения ТПУ-фазы не наблюдались ни в сплаве с добавкой Ru (TMS-238), ни в сплаве с добавкой Ir (TMS-238Ir). Серые точки на графиках показывают, что выделения ТПУ-фазы наблюдались только в сплаве с большей добавкой Ru (TMS-238+ReRu). Черные точки на графиках показывают, что выделения ТПУ-фаз наблюдались в обоих сплавах TMS-238+ReRu и TMS-238+ReIr. В работе [41] авторы предположили, что поскольку равновесные объемные доли γ′- и ТПУ-фаз в сплаве с добавкой Ir такие же, как и в сплаве с добавкой Ru (рис. 9), то задержка образования ТПУ-фазы обусловлена снижением диффузионной подвижности легирующих элементов из-за замены Ru на Ir. Данное предположение основано на том, что, согласно работе [43], коэффициент взаимной диффузии атомов элементов в бинарных сплавах системы Ir–Ni на ~25 и на ~17 % меньше, чем у бинарных сплавов системы Ru–Ni при температурах 1100 и 900 °С соответственно. Меньший коэффициент диффузии атомов Ir может оказывать снижающее влияние на подвижность атомов других легирующих элементов в сплавах с добавкой Ir и кинетику выделения ТПУ-фазы.

Рис. 9. Объемные доли фаз γ, γ′ и ТПУ в сплавах TMS-238 (а) и TMS-238Ir (б) после выдержки при температуре 1100 °С [41]
Рис. 9. Объемные доли фаз γ, γ′ и ТПУ в сплавах TMS-238 (а) и TMS-238Ir (б) после выдержки при температуре 1100 °С [41]


Таким образом, основываясь на рассмотренных научно-технических литературных данных, можно ожидать, что иридий в ренийсодержащих ЖНС имеет более важное значение, чем рутений, в качестве стабилизатора фазового состава γ′/γ′-микроструктуры этих сплавов.

Механические свойства

Наиболее важным и показательным является влияние иридия на механические свойства монокристаллов ЖНС, в частности длительную прочность. К сожалению, в научно-технической литературе отсутствуют систематические и надежные данные по этому вопросу, поэтому трудно провести сравнительный анализ длительной прочности иридийсодержащих сплавов.

В работе [44] впервые было выполнено исследование влияния иридия и рения на длительную прочность при температурах 700‒800 °С поликристаллического никелевого жаропрочного сплава марки ХН77ТЮ состава (% (по массе)) Ni−0,03C−20,2Cr−2,5Ti−0,8Al. Результаты этих исследований приведены на рис. 10.

Рис. 10. Зависимость длительной прочности сплава типа ХН77ТЮ при температуре 700 °С и σ = 392,8 МПа от легирования его тугоплавкими элементами: Nb (1); Ir (2); Re (3); Mo (4); W (5) [44]
Рис. 10. Зависимость длительной прочности сплава типа ХН77ТЮ при температуре 700 °С и σ = 392,8 МПа от легирования его тугоплавкими элементами: Nb (1); Ir (2); Re (3); Mo (4); W (5) [44]


Авторы работы [44] установили, что из тугоплавких элементов (Mo, W, Re, Ir), обладающих достаточно большой растворимостью в γ-твердых растворах никелевых сплавов на основе системы Ni–Cr, наиболее сильное влияние на длительную прочность оказывают иридий и рений. При испытании на длительную прочность при температуре 700 °С и напряжении σ = 392,8 МПа по степени увеличения времени до разрушения сплавов элементы располагаются в следующий ряд: W < Mo < Re < Ir.

В табл. 4‒6 приведены полученные авторами работ [38, 40, 45] результаты по длительной прочности группы монокристаллических ЖНС: не содержащих и содержащих Re, Ru и Ir, содержащих только Re или Ir, а также содержащих и Re, и Ru.

Из данных табл. 4 следует, что добавка 1,8 % (атомн.) Ir в сплав TMS-63 (сплав TMS-79) повышает в 1,67 раза долговечность монокристаллического сплава [38]. Однако по сравнению с Ir влияние Re более эффективно. В то же время результаты исследований, полученные другой группой авторов [40], показали, что введение иридия в количестве 3 % (по массе) в ренийсодержащий жаропрочный никелевый сплав TMS-80 не привело к увеличению его длительной прочности по сравнению со сплавом-аналогом TMS-75 (табл. 5).

Значительный практический интерес представляют данные, полученные в работе [45] (табл. 6), по длительной прочности монокристаллических ЖНС типа TMS-238 с иридием. Эти результаты показывают, что экспериментальные монокристаллические жаропрочные ренийсодержащие сплавы, дополнительно легированные иридием в количестве 3 % (по массе), имеют более длительный высокотемпературный (1150 °С) ресурс при ползучести, чем ренийсодержащий сплав TMS-238 с 5 % (по массе) рутения.

Таблица 4.
Химический состав и длительная прочность монокристаллических жаропрочных никелевых сплавов [38]
СплавСодержание элементов, % (атомн.)Время до разрушения, ч, при 1000 °С и σ = 245 МПа
CrMoTaAlCoReIr
TMS-637,84,62,812,8---77,0
TMS-716,94,02,812,76,10,8-232,3
TMS-797,74,62,712,6--1,8128,6
Таблица 5.
Химический состав и длительная прочность монокристаллических жаропрочных никелевых сплавов [40]
СплавСодержание элементов, % (по массе)T, °Сσ, МПаВремя до разрушения, ч
CrMoWTaAlCoHfReIr
TMS-753,02,06,06,012,00,15,0-900392961
1000176126
1000245329
10401371526
1100137227
TMS-802,91,95,85,85,111,60,14,93,0900392949
1000245334
10401371315
1100981324
1100137157
Примечание. TMS-75 – базовый сплав с 5 % (по массе) Re; TMS-80 – сплав с 5 % (по массе) Re и 3 % (по массе) Ir.
Таблица 6.
Химический состав и длительная прочность монокристаллических жаропрочных никелевых сплавов [45]
СплавСодержание элементов, % (по массе)Время до разрушения, ч, при 1150 °С и σ = 137 МПа
CrMoWTaAlCoHfReIrRu
TMS-2384,61,14,07,65,96,50,16,4-5,094
TMS-238+1Mo2Ru4,62,14,07,65,96,50,16,4-7,0272
TMS-238+0,5Mo3Ir4,51,63,97,45,86,40,16,33,04,9142
TMS-238+1Mo3Ir4,52,13,97,45,86,30,16,33,04,9208

Дальнейшие исследования длительной прочности иридийсодержащего ЖНС марки TMS-238MoIr проведены в работе [42]. Этот сплав разработан с целью повышения характеристик длительной прочности сплава TMS-238 путем легирования иридием и увеличения содержания молибдена. На рис. 11 представлены результаты испытаний на ползучесть термически обработанных <001> монокристаллов сплава TMS-238MoIr при следующих температурах и напряжениях: 1100 °С/137 МПа, 1000 °С/245 МПа, 900 °С/392 МПа и 800 °С/735 МПа, в сравнении со сплавами TMS-238 и TMS-238MoRu, а также промышленных ЖНС марок CMSX-4 и CMSX-10. Химические состав и характеристики иридий- и рутенийсодержащих сплавов приведены в табл. 7.

Как следует из данных рис. 11, а сплав TMS-238MoIr по сравнению с базовым сплавом TMS-238 при 1100 °С/137 МПа показал очень высокую долговечность, которая может достигать 4044 ч. При 1000 °С/245 МПа сплавы TMS-238 и TMS-238MoIr имеют схожую долговечность. При более низких температурах 900 °С/392 МПа и 800 °С/735 МПа сплав TMS-238MoIr имеет в ~2 раза меньшую долговечность по сравнению с базовым сплавом TMS-238. Сплав TMS-238MoRu показал самую низкую среди исследуемых

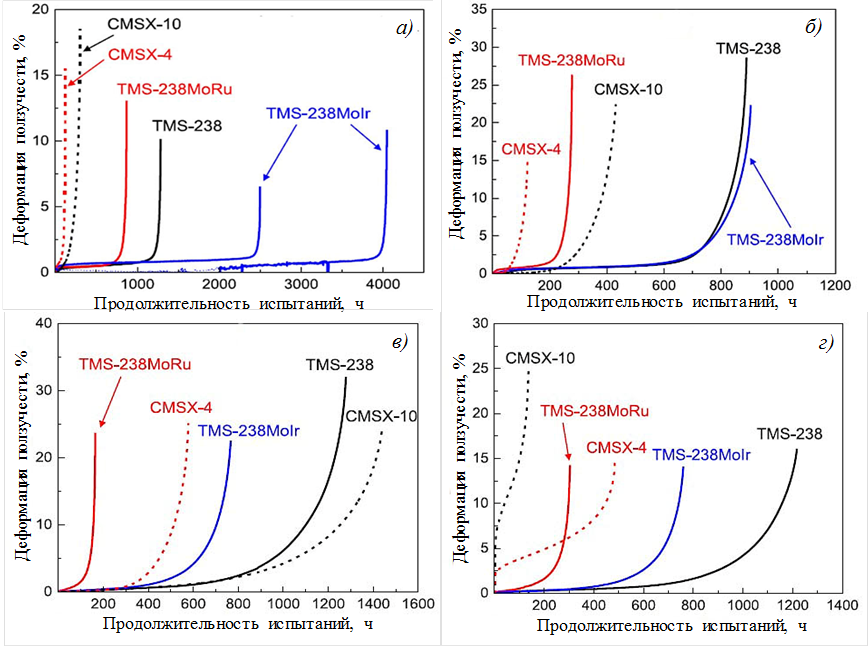

Рис. 11. Кривые ползучести сплавов TMS-238, TMS238MoRu и TMS-238MoIr при следующих температурах и напряжениях: 1100 °C/137 МПа (а), 1000 °C/245 МПа (б), 900 °C/ 392 МПа (в), 800 °C/735 МПа (г); для сравнения приведены кривые ползучести типичных промышленных сплавов CMSX-4 и CMSX-10 [42].

Таблица 7.
Химический состав и характеристики монокристаллических жаропрочных никелевых сплавов [42]
СплавСодержание элементов, % (атомн.)/% (по массе)γ/γ'-мисфит δ* (1100 °C), %d, г/см3
CrMoWTaAlCoHfReIrRu
TMS-2385,6
4,6		0,7
1,1		1,4
4,0		2,7
7,6		13,9
5,9		7,0
6,5		0,04
0,1		2,2
6,4		-3,1
5,0		-0,348,99
TMS-238MoRu5,6
4,5		2,2
3,2		1,4
3,9		2,7
7,4		13,9
5,4		7,0
6,4		0,04
0,1		2,2
6,2		-5,1
8,0		-0,509,09
TMS-238MoIr5,6
4,4		2,2
3,1		1,4
3,8		2,7
7,2		13,9
5,3		7,0
6,2		0,04
0,1		2,2
6,1		2,0
5,8		3,1
4,8		-0,419,36
* Мисфит γ- и γ'-фаз рассчитывали по формуле δ = (aγ – aγ')/aγ', где aγ и aγ' – периоды кристаллических решеток γ'-фазы и γ-твердого раствора соответственно. Примечание. δ – γ/γ'-мисфит (период решетки γ-твердого раствора больше, чем γ'-фазы); d – плотность.

Авторы работы [42] пришли к следующему выводу: высокая долговечность сплава TMS-238MoIr при температуре 1100 °С и напряжении 137 МПа является следствием формирования мелкоячеистой дислокационной сетки на границе γ- и γ′-фаз рафт-структуры за счет повышения абсолютного значения γ/γ′-мисфита при добавлении Mo и подавления иридием выделения ТПУ-фазы, а это объясняется синергетическим эффектом высокого значения отрицательного γ/γ′-мисфита и повышенной фазовой стабильностью γ/γ′-структуры данного сплава, что препятствовало выделению ТПУ-фазы. В то же время высокие когерентные напряжения на границе раздела γ- и γ′-фаз, а также низкая энергия дефектов упаковки в сплавах TMS-238MoIr и TMS-238MoRu привели к образованию в матричном γ-твердом растворе дефектов упаковки уже на стадии термообработки, т. е. до испытаний на ползучесть. Образовавшиеся дефекты упаковки – это центры зарождения ТПУ-фаз при температурах <900 °С, следовательно, повышенная деформация, вызванная выделением ТПУ-фаз, явилась причиной значительного сокращения долговечности обоих сплавов при температуре 900 °С и напряжении 392 МПа. Данные результаты показывают, что для достижения высоких характеристик ползучести в широком диапазоне температур при разработке перспективных ЖНС значение γ/γ′-мисфита должно быть тщательно сбалансировано с энергией дефектов упаковки и стабильностью γ- и γ′-фаз.

Заключения

  • Легирование иридием вместо и совместно с рутением монокристаллических ренийсодержащих ЖНС является одним из перспективных способов повышения температуры и ресурса эксплуатации турбинных лопаток из этих сплавов.
  • Иридий, добавляемый в ренийсодержащие ЖНС, повышает температуру солидус и периоды кристаллических решеток γ- и γ′-фаз, снижает скорость диффузии легирующих элементов, что является одним из определяющих факторов длительной прочности монокристаллов этих сплавов при высоких температурах.
  • Иридий в ренийсодержащих ЖНС более эффективно задерживает зарождение и рост ТПУ-фаз по сравнению с аналогами, легированными рутением.
  • Иридий увеличивает время до разрушения при высокотемпературной (>1000 °С) ползучести монокристаллов ренийсодержащих ЖНС путем упрочнения матричного γ-твердого раствора и меньшей скорости роста ТПУ-фазы.
  • Для более полного понимания причин положительной роли иридия необходимо определить его влияние на физико-химические и структурно-фазовые характеристики, а также комплекс механических свойств монокристаллических ЖНС.
  • Использование добавки иридия в жаропрочном сплаве приводит к существенным экономическим издержкам из-за высокой стоимости и ограниченного производства этого металла.
