Влияние антикоррозионной грунтовки на свойства клеевых соединений, выполненных с применением кремнийорганического клея-герметика
Приведены свойства клеевых соединений алюминиевого сплава Д16-АТ с предварительно нанесенным адгезионным грунтовочным покрытием ЭП-0214, полученных с применением клея-герметика Эласил 137-175М. Показана стабильность свойств клеевых соединений как без грунтовки, так и с грунтовкой ЭП-0214, непосредственно после склеивания и после термического старения при температурах до 250 °С, воздействия воды, тропических условий. Применение грунтовочного покрытия позволяет увеличить период времени между операциями анодирования и склеивания и повысить коррозионную стойкость.
Введение
В некоторых изделиях авиационной техники имеются агрегаты, в которых требуется к обшивке из алюминиевого сплава приклеить пористые материалы, такие как пенопласты и теплоизоляционные материалы. Поскольку пористые материалы являются водопроницаемыми, обшивка из алюминиевого сплава будет контактировать с парами влаги, адсорбируемой на поверхности металлической обшивки, которая может вызвать начало коррозии. В связи с этим требуется защита от коррозии обшивки, находящейся под слоем пористого материала. Для этих целей используются антикоррозионные эпоксидные грунтовки, содержащие в своем составе ингибиторы коррозии – например, модифицированная эпоксидная грунтовка ЭП-0214, которую предварительно наносят на поверхность из алюминиевого сплава до проведения технологических операций по склеиванию.
Данная работа посвящена исследованию влияния грунтовочного покрытия ЭП-0214 на свойства клеевых соединений, выполненных клеем-герметиком Эласил 137-175М по загрунтованной поверхности предварительно анодированного алюминиевого сплава.
Работа выполнена в рамках реализации комплексной научной проблемы 15.1. «Многофункциональные клеящие системы» («Стратегические направления развития материалов и технологий их переработки на период до 2030 года») [1, 2].
Материалы и методы
В данной работе для склеивания использован клей-герметик Эласил 137-175М, представляющий собой одноупаковочную композицию на основе низкомолекулярного кремнийорганического каучука, который поставляется в готовом для применения виде, упакованным в тубы в соответствии с ТУ 6-02-1319–85. Вулканизация клея-герметика проходит после удаления его из тубы при взаимодействии (контакте) с влагой воздуха, или влагой, адсорбированной на склеиваемой поверхности, поэтому гарантийный срок хранения его в тубах составляет 6 мес при условии герметичной упаковки. Завулканизованная пленка клея-герметика имеет белый цвет и обладает плотностью не более 1,5 г/м3. Определены следующие свойства клея-герметика Эласил 137-175М при температуре 20±5 °С:
Предел прочности при растяжении, МПа | 1,4 |
Модуль упругости при растяжении, МПа | 1,8 |
Относительное удлинение, % | 160–200 |
Наиболее широко применяемым способом подготовки поверхности алюминиевых сплавов под склеивание в авиастроении является нанесение анодно-оксидных хромокислотных или сернокислотных покрытий. Период времени между операцией подготовки поверхности до склеивания не должен превышать 2 ч. Однако не всегда это возможно, особенно в случае склеивания крупногабаритных конструкций, когда до склеивания на анодированные поверхности наносят адгезионные грунтовки. Для повышения климатической стойкости высоконагруженных клеевых конструкций применяется адгезионный грунт ЭП-0234, который наносят на склеиваемые металлические поверхности в течение 2 ч после проведения операции анодирования. Адгезионный грунт содержит в своем составе ингибиторы коррозии. Срок хранения загрунтованных деталей до склеивания увеличивается с 2 ч до 60 сут [3–5]. Клеевые соединения имеют более высокую водостойкость и тропикостойкость благодаря улучшению монолитности клеевого слоя на границе раздела «клей–субстрат». Однако грунт ЭП-0234 требует отверждения при повышенной температуре, поэтому на практике он используется только в сочетании с высокопрочными пленочными клеями.
Весьма перспективно применение грунтовок, не требующих искусственной сушки покрытия перед нанесением клеевых композиций. Для применения в клеевых соединениях наиболее перспективной является модифицированная эпоксидная грунтовка ЭП-0214. Она используется для защиты поверхности алюминиевых сплавов непосредственно после анодирования. Грунтовка ЭП-0214 наносится на анодированные поверхности алюминиевых сплавов, затем покрытие подвергается термической обработке при температуре 120 °С в течение 2 ч. Такие загрунтованные детали могут быть использованы в работах по получению крупногабаритных агрегатов и конструкций. Непосредственно перед склеиванием поверхности промывают и наносят второй слой грунтовки ЭП-0214 холодной сушки. Такая подготовка поверхности используется при наклеивании пористых материалов, имеющих невысокую прочность, например, клеем-герметиком Эласил-137-175М [6].
В данной работе для защиты поверхности алюминиевого сплава в качестве ингибирующей грунтовки исследована модифицированная эпоксидная грунтовка ЭП-0214 (ТУ 1-595-15-770–2004), которая представляет собой двухкомпонентную систему, состоящую из полуфабриката грунтовки и отвердителя (кремнийорганического амина).
Определены следующие свойства двухслойного покрытия на основе грунтовки ЭП-0214:
Адгезия к сплаву Д16-АТ Ан.Окс.нхр, балл | 1 |
Предел прочности покрытия: |
|
при ударе, Дж | 5,0 |
при изгибе, мм | 1 |
при растяжении, мм | 7,0 |
при разрыве, МПа | 28,9 |
Относительное удлинение при разрыве, % | 13,0 |
Грунтовку ЭП-0214 наносили на образцы из сплава Д16-АТ Ан.Окс.нхр методом пневматического распыления в 2 слоя. Первый слой грунтовки ЭП-0214 наносили на поверхность алюминиевого сплава не позднее, чем через 2 ч после проведения операции анодирования, и отверждали при температуре 120 °С в течение 2 ч, второй слой – непосредственно перед склеиванием. Суммарная толщина покрытия составляла 30–40 мкм [7–12].
Испытания образцов клеевых соединений при сдвиге, выполненных с применением клея-герметика Эласил 137-175М и алюминиевого сплава Д16-АТ, проводили в соответствии с ГОСТ 14759–91. Часть образцов склеивали по поверхности, анодированной в хромовой кислоте (Ан.Окс.хр) или в сернокислотном электролите с наполнением анодной пленки в растворе дихромата калия (Ан.Окс.нхр). Часть образцов, подлежащих испытанию, окрашивали грунтовкой ЭП-0214. Первый слой грунтовки наносили непосредственно после проведения операции анодирования, второй слой – перед склеиванием образцов не позднее 24 ч после нанесения грунтовки. Отверждение клея-герметика проводили при комнатной температуре в течение 5 сут под давлением 0,01–0,02 МПа [13–17].
Длительную прочность при сдвиге определяли в соответствии с ОСТ1 90092–79 «Клеи. Метод определения длительной прочности на сдвиг при растяжении». В соответствии с этим методом образцы испытывали под действием постоянной статической сдвиговой нагрузки при заданной температуре и определяли величину напряжения, которую выдерживает клей в клеевом соединении, длительно не разрушаясь.
Выносливость при сдвиге определяли в соответствии с ОСТ1 900-112–79 «Клеи. Метод определения предела выносливости при сдвиге». Образцы клеевых соединений доводили до разрушения при воздействии заданной нагрузки, меняющейся во времени по закону, близкому к синусоидальному, с частотой циклов 25–30 Гц и коэффициентом асимметрии цикла R=0,1.
Водостойкость и стойкость к термическому старению определяли в соответствии с ОСТ1 09236–76 путем выдержки образцов клеевых соединений для испытаний при сдвиге в ненагруженном состоянии в заданном режиме и оценивали изменение прочности клеевых соединений. Применяли следующий циклический режим испытаний в камере, имитирующей тропический климат:
– выдержка при температуре 50±5 °С и относительной влажности φ=100% в течение 8 ч;
– выдержка при температуре 18±7 °С и относительной влажности φ=100% в течение 12 ч;
– выдержка при температуре 18±7 °С и относительной влажности φ=55±12% в течение 8 ч.
Результаты и обсуждение
Для определения влияния покрытия на основе грунтовки ЭП-0214, нанесенной на поверхность алюминиевого сплава Д16-АТ, на эксплуатационные свойства клеевых соединений, выполненных с применением клея-герметика Эласил 137-175М, проведены параллельные испытания клеевых соединений анодированного алюминиевого сплава Д16-АТ с покрытием грунтовкой ЭП-0214 и без покрытия. В табл. 1 приведены результаты испытаний клеевых соединений алюминиевого сплава Д16-АТ Ан.Окс.нхр с покрытием грунтовкой ЭП-0214 и без покрытия (рис. 1).
Таблица 1
Свойства клеевых соединений при сдвиге
Склеиваемые материалы | Предел прочности при сдвиге, МПа, при температуре испытания, °С | |
20 | 180 | |
Сплав Д16-АТ Ан.Окс.нхр | 3,4 | 1,4 |
Сплав Д16-АТ Ан.Окс.нхр + грунтовка ЭП-0214 | 4,6 | 1,8 |

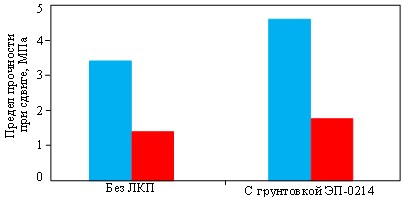

Рис. 1. Предел прочности при сдвиге клеевых соединений при температуре испытания 20 (■) и 180 °С (■)
Из полученных результатов испытаний следует, что применение грунтовки ЭП-0214 в качестве клеевой грунтовки не снижает прочности клеевых соединений как при температуре 20 °С, так и при 180 °С.
В табл. 2 приведены результаты испытаний клеевых испытаний, определяющих влияние покрытия грунтовки ЭП-0214 на работоспособность клеевых соединений при длительном воздействии постоянно действующей нагрузки.
Таблица 2
Длительная прочность клеевых соединений
Склеиваемые материалы | Температура испытания, °С | Предел прочности при сдвиге, МПа, на базе испытания, ч | |||||
0,1 | 1,0 | 10 | 102 | 5·102 | 103 | ||
Сплав Д16-АТ Ан.Окс.нхр | 20 | 2,7 | 2,5 | 2,2 | 2,0 | 1,8 | 1,75 |
190 | 1,15 | 1,1 | 1,05 | 1,02 | 1,0 | – | |
260 | 0,6 | 0,45 | 0,35 | 0,25 | – | – | |
Сплав Д16-АТ Ан.Окс.нхр + + грунтовка ЭП-0214 | 20 | 2,75 | 2,6 | 2,42 | 2,2 | 2,1 | 2,0 |
200 | 0,95 | 0,86 | 0,8 | 0,72 | 0,66 | – | |
Из результатов испытаний, представленных в табл. 2, следует, что нанесение грунтовки ЭП-0214 на поверхность алюминиевого сплава Д16-АТ Ан.Окс.нхр не приводит к снижению длительной прочности клеевых соединений, полученных с применением клея-герметика Эласил 137-175, более того, прочность клеевых соединений повышается на ~5%.
Аналогичные результаты получены при испытании клеевых соединений на определение предела выносливости при сдвиге (табл. 3). Применение грунтовки приводит к незначительному повышению предела выносливости при сдвиге клеевых соединений, выполненных клеем-герметиком Эласил 137-175М.
Таблица 3
Вибропрочность клеевых соединений, склеенных клеем-герметиком Эласил 137-175М
Склеиваемые материалы | Температура испытания, °С | Максимальное напряжение цикла, МПа, при числе циклов до разрушения | ||||
10 | 102 | 103 | 104 | 105 | ||
Сплав Д16-АТ Ан.Окс.нхр | 20 | 1,27 | 1,12 | 0,97 | 0,8 | 0,67 |
Сплав Д16-АТ Ан.Окс.нхр + + грунтовка ЭП-0214 | 20 | 1,32 | 1,23 | 1,12 | 0,98 | 0,8 |
200 | 0,7 | 0,65 | 0,55 | 0,53 | 0,5 | |
Видно, что применение грунтовки ЭП-0214 в клеевых соединениях, выполненных клеем-герметиком Эласил 137-175М, при температуре испытаний 20 °С не приводит к снижению вибропрочности клеевых соединений. Следует отметить даже незначительное повышение вибропрочности клеевых соединений при сдвиге.
Исследована стойкость клеевых соединений к воздействию повышенных температур (термическому старению). Результаты испытаний клеевых соединений приведены в табл. 4.
Таблица 4
Стойкость клеевых соединений к воздействию повышенных температур
Склеиваемые материалы | Предел прочности при сдвиге, МПа, образцов | |||||||
в исходном состоянии | после выдержки при температуре 250 °С в течение, ч | |||||||
50 | 100 | |||||||
при температуре испытания, °С | ||||||||
20 | 180 | 250 | 300 | 20 | 250 | 20 | 250 | |
Сплав Д16-АТ Ан.Окс.нхр | 3,4 | 1,4 | 0,8 | 0,5 | 2,3 | 0,7 | 1,5 | 0,7 |
При температуре, °С | 20 | 180 | 200 | – | 200 °С в течение 50 ч* | – | – | |
Сплав Д16-АТ Ан.Окс.нхр + + грунтовка ЭП-0214 | 4,6 | 1,8 | 1,4 | – | 3,7 | 1,6 | – | – |
* Испытания проведены при температуре 20 и 200 °С. | ||||||||
Из полученных результатов следует, что клеевые соединения, выполненные клеем-герметиком Эласил 137-175М по поверхностям, загрунтованным грунтовкой ЭП-0214, выдерживают воздействие температуры 200 °С в течение 50 ч с сохранением высокого уровня прочности клеевых соединений. Следует отметить, что после термостарения прочность клеевых соединений при комнатной температуре несколько снижается, а при температуре испытаний 200 °С – повышается на ~15%. Покрытие эпоксидной грунтовкой ЭП-0214 предназначено для работы при температуре до 200 °С (в закрытых клеевых соединениях), поэтому ее не рекомендуют использовать в клеевых соединениях, выполненных с применением клея-герметика Эласил 137-175М при температурах ˃200 °С, несмотря на то, что клей-герметик рекомендован на рабочие температуры до 300 °С.
Исследовано влияние грунтовочного покрытия ЭП-0214 на прочность клеевых соединений при сдвиге, изготовленных с применением клея-герметика Эласил 137-175М, после выдержки в воде в течение 30 сут. Результаты испытаний приведены в табл. 5 и на рис. 2.
Таблица 5
Стойкость клеевых соединений к действию воды в течение 30 сут
Склеиваемые материалы | Вид испытания | Предел прочности при сдвиге, МПа, при температуре испытания, °С | |
20 | 180 | ||
Сплав Д16-АТ Ан.Окс.нхр | В исходном состоянии | 2,7 | 2,1 |
После выдержки в воде | 4,8 | 2,0 | |
Сплав Д16-АТ Ан.Окс.нхр + + грунтовка ЭП-0214 | В исходном состоянии | 4,6 | 1,6 |
После выдержки в воде | 4,7 | 1,9 | |

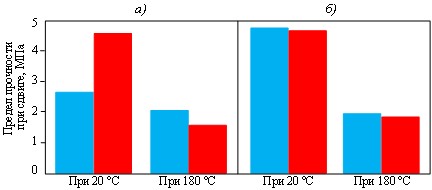

Рис. 2. Предел прочности при сдвиге клеевых соединений без ЛКП (■) и с грунтовкой
ЭП-0214 (■) в исходном состоянии (а) и после выдержки в воде в течение 30 сут (б)
Клеевые соединения, выполненные с применением клея-герметика Эласил 137-175М в сочетании с покрытием грунтовкой ЭП-0214, обладают высокой водостойкостью. Воздействие воды на образцы клеевых соединений в течение 30 сут не приводит к снижению их прочности при сдвиге – наблюдается незначительное возрастание прочности при сдвиге, что можно объяснить дальнейшим отверждением клея при воздействии влаги.
При экспозиции клеевых соединений на открытых климатических площадках и в неотапливаемых складских помещениях получены результаты, подтверждающие положительное влияние покрытия на основе грунтовки ЭП-0214 на прочностные характеристики клеевых соединений. Во всех случаях наблюдалось увеличение прочности клеевых соединений:
– при 20 °С – с 3,3 до 4,5 и 5,2 МПа;
– при 200 °С – с 0,5 до 1,6–2,1 МПа.
В табл. 6 приведены результаты определения устойчивости клеевых соединений образцов из сплава Д16-АТ, выполненных с применением клея-герметика Эласил 137-175М, нанесенного на загрунтованную поверхность, и без грунтовочного покрытия к воздействию тропического климата в течение 1 мес.
Таблица 6
Стойкость клеевых соединений к воздействию условий искусственных тропиков
Склеиваемые материалы | Продолжительность воздействия, мес | Предел прочности при сдвиге, МПа, при температуре испытания, °С | |
20 | 180 | ||
Сплав Д16-АТ Ан.Окс.нхр | В исходном состоянии | 3,3 | 1,6 |
1 | 4,0 | 1,3 | |
3 | 3,7 | 1,6 | |
Сплав Д16-АТ Ан.Окс.нхр + + грунтовка ЭП-0214 | В исходном состоянии | 4,6 | 1,8 |
1 | 4,0 | 1,8 | |
Из приведенных данных следует, что экспозиция образцов клеевых соединений, выполненных клеем-герметиком Эласил 137-175М, к воздействию условий искусственных тропиков в течение 3 мес не снижает их прочностных характеристик. Применение грунтовки ЭП-0214 приводит к повышению прочностных характеристик клеевых соединений при температуре испытания 20 °С – на 39%, а при температуре 180 °С – на 12%. После воздействия условий искусственных тропиков в течение 1 мес прочность клеевых соединений при температуре испытания 20 °С снижается на 15%, но остается на уровне прочности клеевых соединений, выполненных клеем-герметиком Эласил 137-175М без грунтовки. Испытания клеевых соединений при температуре 180 °С показали, что прочность клеевых соединений остается без изменений.
Заключения
На основании полученных результатов исследований установлено, что применение грунтовки ЭП-0214 для защиты анодированной поверхности алюминиевого сплава Д16-АТ Ан.Окс.нхр перед нанесением клея-герметика Эласил 137-175М:
– приводит к повышению прочности при сдвиге на ~5% (аналогичные результаты получены при испытании клеевых соединений на предел выносливости при сдвиге);
– после испытания при температуре 200 °С в течение 50 ч не приводит к снижению прочности клеевых соединений при сдвиге;
– при температуре испытания 20 °С не приводит к снижению вибропрочности клеевых соединений, а наблюдается незначительное повышение вибропрочности клеевых соединений;
– не снижает водостойкости и тропикостойкости вышеуказанных клеевых соединений при сдвиге; наличие грунтовочного покрытия в клеевом соединении способствует незначительному возрастанию прочности при сдвиге, что можно объяснить дальнейшим отверждением клея при воздействии влаги.
Анализируя полученные результаты, подтверждающие положительное влияние покрытия ЭП-0214 на прочность клеевых соединений, выполненных с применением клея-герметика Эласил 137-175М, можно предположить, что данный эффект может быть связан с присутствием в составе грунтовки эластомерного модификатора, способствующего релаксации напряжений, возникающих на границе раздела «грунтовочное покрытие–клей», а также с присутствием в составе грунтовки кремнийорганического амина АГМ-9. Входящие в состав молекулы отвердителя АГМ-9 алкоксигруппы при атоме кремния, гидролизующиеся влагой воздуха, способствуют хемосорбционному взаимодействию покрытия с анодированной поверхностью алюминиевого сплава [18–22].
В результате выполнения работы установлено, что применение антикоррозионной грунтовки ЭП-0214 для защиты поверхности алюминиевых сплавов и увеличение временно́го интервала между операциями анодирования и склеивания позволяет защитить поверхности без снижения прочности клеевых соединений при использовании клея-герметика Эласил 137-175М.
- Каблов Е.Н. Инновационные разработки ФГУП «ВИАМ» ГНЦ РФ по реализации «Стратегических направлений развития материалов и технологий их переработки на период до 2030 года» // Авиационные материалы и технологии. 2015. №1 (34). С. 3–33. DOI: 10.18577/2071-9140-2015-0-1-3-33.
- Каблов Е.Н. Роль химии в создании материалов нового поколения для сложных технических систем // Тез. докл. ХХ Менделеевского съезда по общей и прикладной химии. Екатеринбург: УрО РАН, 2016. С. 25–26.
- Каблов Е.Н., Чурсова Л.В., Лукина Н.Ф., Куцевич К.Е., Рубцова Е.В., Петрова А.П. Исследование эпоксидно-полисульфоновых полимерных систем как основы высокопрочных клеев авиационного назначения // Клеи. Герметики. Технологии. 2017. №3. С. 7–12.
- Петрова А.П., Аниховская Л.И. Влияние адгезионного грунта ЭП-0234 на свойства клеевых соединений, выполненных фенольно-каучуковым клеем ВК-50 // Клеи. Герметики. Технологии. 2016. №6. С. 26–28.
- Петрова А.П., Лукина Н.Ф. Влияние адгезионного грунта ЭП-0234 на работоспособность эпоксидного пленочного клея // Клеи. Герметики. Технологии. 2015. №9. С. 16–19.
- Доспехи для «Бурана». Материалы и технологии ВИАМ для МКС «Энергия–Буран» / под общ. ред. Е.Н. Каблова. М.: Наука и жизнь, 2013. 128 с.
- Стороженко П.А., Минасьян Р.М., Поливанов А.Н., Никитушкин И.В., Минасьян О.И. Новые теплопроводные силиконовые клеи-герметики // Клеи. Герметики. Технологии. 2017. №2. С. 7–10.
- Минасьян Р.М. Однокомпонентные силиконовые герметики // Клеи. Герметики. Технологии. 2010. №10. С. 18–20.
- Минасьян Р.М., Поливанов А.Н., Минасьян О.И. Основные направления работы ГНИИХТЭОС в области кремнийорганических клеев-герметиков // Химическая промышленность сегодня. 2015. №11. С. 28–32.
- Авиационные материалы: справочник: в 13 т. / под общ. ред. Е.Н. Каблова. М.: ВИАМ, 2019. Т. 10: Клеи, герметики, резины, гидрожидкости. Ч. 1: Клеи, клеевые препреги. 275 с.
- Петрова А.П., Донской А.А. Клеящие материалы. Герметики: справочник. СПб.: Профессионал, 2008. 589 с.
- Кузнецова В.А., Железняк В.Г., Силаева А.А. Влияние механических характеристик грунтовочных покрытий на устойчивость систем эрозионностойких дисперсно-армированных покрытий к циклическим механическим нагрузкам // Труды ВИАМ: электрон. науч.-техн. журн. 2018. №6 (66). Ст. 07. URL: http://www.viam-works.ru (дата обращения: 03.08.2020). DOI: 10/18577/2307-6046-2018-0-6-59-67.
- Антипов В.В., Петрова А.П., Козлов И.А., Фомина М.А., Волков И.А. Влияние технологических нагревов и способов подготовки поверхности под склеивание на механические свойства алюминиевой фольги из сплава АМг2Н // Труды ВИАМ: электрон. науч.-техн. журн. 2018. №7 (67). Ст. 02. URL: http://www.viam-works.ru (дата обращения: 03.08.2020). DOI: 10/18577/2307-6046-2018-0-7-10-24.
- Барановская Н.Б., Захарова М.З., Мизикин А.И., Берлин А.А. Каталитическое отверждение полидиметилсилоксана при комнатной температуре // Доклады АН СССР. 1958. Т. 122. №4. С. 603–606.
- Северный В.В., Минасьян Р.М., Макаренко И.А., Бизюкова Н.М. Механизм «холодной» вулканизации низкомолекулярных полиорганосилоксановых каучуков // Высокомолекулярные соединения. 1976. Т. 18. №6. С. 1276–1281.
- Способ получения силиконового клея и состав клея: пат. 2009145967/05 Рос. Федерация. №2467048; заяв. 07.12.09; опубл. 20.11.12.
- Грунтовочная композиция для кремнийорганических герметиков: пат. 2004109931/04 Российская Федерация. №2272059; заявл. 02.04.2004; опубл. 20.03.2006.
- Савенкова А.В., Тихонова И.В., Требукова Е.А. Тепломорозостойкие герметики // Авиационные материалы на рубеже ХХ–ХХI веков. М.: ВИАМ, 1994. С. 432–439.
- Антипов В.В., Чесноков Д.В., Козлов И.А., Волков И.А., Петрова А.П. Подготовка поверхности алюминиевого сплава В-1469 перед применением в составе слоистого гибридного материала // Труды ВИАМ: электрон. науч.-техн. журн. 2018. №4 (64). Ст. 07. URL: http://www.viam-works.ru (дата обращения: 03.08.2020). DOI: 10/18577/2307-6046-2018-0-4-59-65.
- Сорокин М.Ф., Кочнова З.А., Захарова А.А., Голова Н.А. Отверждение эпоксидных олигомеров аминоалкоксисиланами // Лакокрасочные материалы и их применение. 1986. №5. С. 24–28.
- Чалых А.Е., Кочнова З.А., Жаворонок Е.С. Совместимость и диффузия в системах эпоксидные олигомеры – жидкие карбоксилатные каучуки // Высокомолекулярные соединения. Сер. А. 2001. Т. 43. №12. С. 1–9.
- Аниховская Л.И., Павловская Т.Г., Дементьева Л.А., Петрова А.П. Подготовка поверхности под склеивание. URL: https://docplayer.ru/61526227-Podgotovka-poverhnostey-pod-skleivanie.html (дата обращения: 25.08.2020).
