Р. Р. Мухаметов, А. П. Петрова, С. А. Пономаренко Антиадгезионные покрытия и их свойства // Труды ВИАМ. 2018. № 12 (72). Ст. 10. URL: https://www.viam-works.ru. DOI: 10.18577/2307-6046-2018-0-12-88-96.

Антиадгезионные покрытия и их свойства

Р. Р. Мухаметов, А. П. Петрова, С. А. Пономаренко
Аннотация

Приведены свойства антиадгезионных покрытий на основе кремнийорганических соединений. Показано влияние строения кремнийорганических соединений, катализаторов отверждения и их содержания на основные свойства антиадгезионных покрытий. Приведены режимы отверждения покрытий и показана эффективность применения антиадгезионного покрытия на основе метилсилоксанового олигомера К-21 с температурой отверждения 120°C в течение 2 ч при изготовлении полимерных композиционных материалов способом автоклавного формования.

Ключевые слова
антиадгезионные свойства, гидрофобность, антиадгезионные покрытия, кремнийорганические соединения, адгезионная прочность

Введение

Гидрофобизация материалов широко применяется для придания им водоотталкивающих свойств. Она заключается в обработке поверхности различными химическими соединениями, придающими ей свойства несмачиваемости водой. Использование такого приема позволило решить ряд практических задач:

– улучшить видимость через смотровые окна воздушного и водного транспорта в условиях дождя и при забрызгивании морской водой;

– обеспечить защиту оптических стекол от разрушающего воздействия влаги;

– значительно увеличить поверхностное электрическое сопротивление изоляционных материалов во влажных условиях;

– повысить коррозионную устойчивость металлов и атмосферостойкость строительных материалов и конструкций;

– улучшить свойства текстильных материалов и кожаных изделий.

В авиационной промышленности такие составы необходимы для обработки оснастки, используемой при формовании полимерных композиционных материалов (ПКМ), с целью уменьшить адгезию к ней связующих, входящих в состав ПКМ.

В качестве гидрофобизаторов наибольшее распространение получили покрытия на основе кремнийорганических мономеров и олигомеров и фторолигомеров [1–5]. В настоящее время с учетом доступности и стоимости материалов наиболее широко используют гидрофобизаторы на основе кремнийорганических соединений. Гидрофобизаторы на основе фторолигомеров менее доступны и более дорогостоящие.

Наибольшее распространение на предприятиях авиационной отрасли получила антиадгезионная кремнийорганическая смазка К-21 (ТУ6-02-909–79), которая на поверхности оснастки при температуре 200–230°C образует тонкое твердое полимерное покрытие, позволяющее без возобновления получать до пяти запрессовок на основе эпоксидных связующих. Необходимость проведения высокотемпературной обработки покрытий для их отверждения является одним из недостатков смазки К-21 и ограничивает ее применение. Поэтому представляется перспективным проведение исследований по подбору катализаторов холодного отверждения покрытий на основе метилсилоксанового олигомера К-21.

Работа выполнена в рамках реализации комплексной научной проблемы 13.1. «Связующие для полимерных и композиционных материалов конструкционного и специального назначения» («Стратегические направления развития материалов и технологий их переработки на период до 2030 года») [6–8].



Материалы и методы

Для проведения исследований применялись следующие материалы:

– антиадгезионная кремнийорганическая смазка К-21 (ТУ6-02-909–79);

– гидрофобизирующая жидкость 136-157М;

– полиметилфенилсилоксан (ГК-10), содержащий высокореакционные гидридные
Si–H-группы.

Структурные формулы указанных соединений представлены в табл. 1.



Таблица 1

Полимерные основы антиадгезионных составов

Марка

состава

Химическая природа

Структурная формула

К-21

Олигометилгидроксисилоксан

[–O–[Si(CH3)2–O–]m[Si(CH3)(OH)–O–]n

136-157М

Полиметилгидридсилоксан

[–SiH(CH3)–O–]n

ГК-10

Полиметилфенилсилоксан

[Si(C6H5)(CH3)–O–]k[Si(C6H5)O1,5]m–[SiH(CH3)–O–]n



Растворы антиадгезионной смазки К-21 для испытаний с концентрацией 5; 10 и 20% (по массе) приготовлены в лаборатории путем растворения навесок кремнийорганического полимера и катализатора в гексане, а растворы с концентрацией 8 и 15% (по массе) с добавками катализатора получены от коммерческих поставщиков.

Эффективность антиадгезионных покрытий оценивали по адгезионной прочности на границе раздела «покрытие–полимер» в условиях, моделирующих реальные условия эксплуатации материалов. Подготовку материалов для испытаний проводили следующим образом: на металлическую плоскую пластину размером 60×20 мм и толщиной 2 мм из алюминиевого сплава Д16-АТ или нержавеющей стали Х18Н9Т наносили покрытие окунанием в раствор антиадгезионного состава. Предварительную очистку поверхности металла проводили непосредственно перед нанесением покрытия путем протирки ацетоном до и после зашкуривания. Обработанные пластины выдерживали на воздухе в течение 15–20 мин для удаления растворителя, после чего проводили отверждение антиадгезионного покрытия. Образец с отвержденным покрытием склеивали внахлест с другим образцом (без покрытия) полиуретановым клеем ПУ-2 при температуре 105±5°C в течение 4 ч. Испытания склеенных образцов проводили на сдвиг через 24 ч после снятия груза на универсальной разрывной машине. Для подтверждения полноты отверждения образцов сопоставляли адгезионную прочность исходных материалов и материалов после экстракции гексаном в течение 10 ч в приборе Сокслета.

Оценку химических превращений, происходящих при отверждении олигомера К-21, проводили путем получения и обработки ИК-спектров пленки олигомера в присутствии катализатора 230-15. Покрытие наносили на кристалл из KBr путем осаждения из 8%-ного раствора олигомера К-21 в гексане непосредственно после введения отвердителя (2% (по массе) катализатора 230-15 по отношению к массе полимерной основы). Спектры снимали на ИК-спектрометре IR-435 фирмы Shimadzu (Япония) в диапазоне частот 400–4000 см-1 [9–11].



Результаты и обсуждение

Гидрофобные покрытия на основе кремнийорганических соединений приобретают необходимые эксплуатационные свойства только после отверждения. Помимо формирования связей покрытия с материалом, отверждение также сопровождается процессами конденсации и сшивки кремнийорганических олигомеров по гидроксильным или гидридным группам.

Влияние химической природы матрицы и режима отверждения антиадгезионных покрытий на адгезионную прочность клеевых соединений исследовано на примере образцов, нанесенных из 5%-ных растворов в гексане, и показано в табл. 2.



Таблица 2

Зависимость прочности клеевого соединения материала Д16-АТ на клее ПУ-2

от химической природы полимерной основы и режима отверждения

антиадгезионного покрытия

Основа антиадгезионного

покрытия

Температура, °С, отверждения

покрытия при выдержке в течение 2 ч

τсдв, МПа

К-21

180

200

230

0,88 (0,77–0,94)

1,03 (0,40–1,40)

1,26 (1,17–1,44)

136-157М

180

200

230

0,96 (0,85–1,09)

2,25 (1,93–2,57)

5,18 (4,86–5,47)

ГК-10*

200

1,80 (1,4–2,1)

* Использовался 8%-ный раствор.



Из приведенных данных видно, что исследуемые составы покрытий позволяют получать низкие значения адгезионной прочности при предложенных режимах отверждения. При использовании покрытия на основе жидкости 136-157М и продолжительности его отверждения 2 ч низкая адгезионная прочность (хорошие антиадгезионные свойства) достигается только при температуре 180°C. После отверждения при рассматриваемых условиях покрытие на основе продукта ГК-10 по антиадгезионным характеристикам также уступает покрытию К-21.

С целью отверждения покрытий из растворов использованных кремнийорганических соединений при умеренных температурах (не более 120°C) опробованы катализаторы (табл. 3), которые вводились в антиадгезионный состав в количестве 2% (по массе) от массы полимерной основы [12–15].

Таблица 3

Катализаторы, применявшиеся для холодного отверждения

антиадгезионных покрытий

Марка

катализатора

Химическое название

Структурная формула

К-18

Диэтилдикаприлат олова+тетраэтоксисилан

(C2H5)2Sn(OCOC7H15)2+Si(OC2H5)4

230-15

Диэтилдикаприлат олова

(C2H5)2Sn(OCOC7H15)2

АДЭ-3

Диэтиламинометилентриэтоксисилан

(C2H5)2N–CH2–Si(OC2H5)3

АГМ-9

Гамма-аминопроплитриэтоксисилан

H2N–(CH2)3–Si(OC2H5)3

А-39

Смесь АДЭ-3 и АГМ-9 в соотношении 1:1 (мас. ч.)

(C2H5)2N–CH2–Si(OC2H5)3+

+H2N–(CH2)3–Si(OC2H5)3



В табл. 4 показана зависимость адгезионной прочности клеевого соединения от химической природы полимерной основы адгезионного состава и катализатора. Отверждение покрытия из раствора продукта К-21 и жидкости 136-157М проводили при комнатной температуре в течение 24 ч. В случае использования продукта ГК-10 применялся катализатор А-39. Из приведенных данных видно, что лучшими антиадгезионными свойствами обладают покрытия из продукта К-21, отвержденные в присутствии катализаторов 230-15 и АГМ-9.



Таблица 4

Зависимость адгезионной прочности клеевого соединения Д16–ПУ-2–Д16 от химической природы полимерной основы и катализатора, наносимых из раствора в гексане

(концентрация основы 5% (по массе) с добавкой 2% (по массе) катализатора)

Основа антиадгезионного

покрытия

Марка катализатора

tсдв, МПа

К-21

К-18

230-15

АДЭ-3

АГМ-9

А-39

0,70 (0,58–0,91)

0,29 (0,15–0,50)

0,79 (0,78–0,80)

0,69 (0,53–0,95)

0,64 (0,21–1,00)

136-157М

К-18

230-15

АДЭ-3

АГМ-9

А-39

0,87 (0,62–1,13)

0,45 (0,23–0,67)

0,37 (0,06–0,68)

0,58 (0,20–0,79)

0,70 (0,50–1,12)

ГК-10*

А-39

1,79 (1,37–2,13)

* Отверждение проводилось при 80°C в течение 30 мин.



На основании полученных результатов и доступности сырьевой базы выбран антиадгезионный состав на основе продукта К-21, отверждаемый в присутствии катализатора 230-15 (или АГМ-9). Представляло интерес установить оптимальное содержание катализатора. На рис. 1 показана зависимость адгезионной прочности клеевого соединения от химической природы и содержания катализатора для отверждения антиадгезионного покрытия при использовании 5%-ного раствора К-21 в гексане. Режим отверждения покрытия – при 20°C в течение 24 ч. Видно, что содержание кислородсодержащего катализатора 230-15 практически не оказывает влияния на антиадгезионные свойства покрытия во всем исследованном диапазоне. При увеличении содержания аминосодержащего отвердителя АГМ-9 с 1 до 2% (по массе) наблюдается существенное снижение адгезионной прочности – с 2,75 до 1,20 МПа. Дальнейшее повышение содержания АГМ-9 до 5% (по массе) практически не оказывает влияния на адгезионную прочность клеевого соединения. Полученные данные подтверждают обоснованность выбора добавления катализаторов холодного отверждения в количестве 2% (по массе) от массы полимерной основы [16–20].

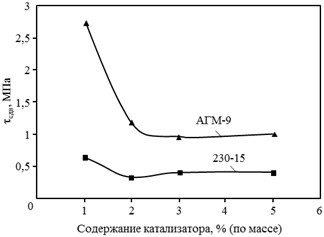

Рис. 1. Зависимость адгезионной прочности клеевого соединения от химической природы и содержания катализатора для отверждения покрытия на основе олигомера К-21



Для ускорения процесса отверждения покрытий на основе олигомера К-21 с добавкой 2% (по массе) катализатора 230-15 и оценки возможности его проведения при умеренных температурах опробовали следующие режимы отверждения:





Отвержденные покрытия по всем исследованным режимам отверждения показали высокие антиадгезионные свойства – tсдв=0,13–0,28 МПа.

При разработке антиадгезионных составов с температурой отверждения не выше 120°C представляло интерес ИК-спектроскопическое исследование процессов, происходящих в пленках олигомера К-21 в присутствии катализатора 230-15 [21–25].

Спектры снимали как сразу после нанесения покрытия, так и после прогрева образца при температуре 80°C в течение 15; 30; 45 и 60 мин. Анализ результатов ИК-спектроскопического исследования показал, что в процессе отверждения покрытия на основе олигомера К-21 в присутствии катализатора 230-15 происходит уменьшение оптической плотности полосы поглощения при длине волны λ=1073 см-1 (рис. 2, прямая 1) при одновременном увеличении оптической плотности полосы поглощения при λ=1033 см-1 (рис. 2, прямая 2), отнесенных к оптической плотности полосы поглощения при λ=1257 см-1 (внутренний стандарт). Наблюдаемые изменения на кривых ИК-спектров связаны с формированием поверхностной полимерной кремнийорганической пленки в процессе отверждения антиадгезионного покрытия. Однако ввиду низкой концентрации олигомера К-21 в обрабатывающем составе и, следовательно, малой толщины формируемого покрытия полученные данные не позволяют представить полную картину происходящих изменений в пленке олигомера К-21 в присутствии отвердителя.

В промышленности олигомер К-21 используется без катализатора в виде 5–10%-ных растворов в бензине или нефрасе в качестве смазки. Для выбора оптимальных состава и концентрации смазки К-21 использованы антиадгезионные покрытия из растворов с концентрацией в диапазоне от 5 до 20% (по массе) с содержанием 2% (по массе) катализатора 230-15 и определена адгезионная прочность клеевого соединения (рис. 3). Сопоставление данных для образцов с концентрациями 5; 10 и 20% (по массе) показывает, что увеличение концентрации полимерной основы антиадгезионного покрытия приводит к уменьшению его адгезионной прочности и улучшению антиадгезионных характеристик, что объясняется увеличением толщины слоя отвержденного покрытия. Следует отметить, что добиться большей толщины слоя покрытия и его требуемой эффективности можно также за счет ухудшения технологичности его нанесения – в частности, путем его многократного нанесения с периодической сушкой.

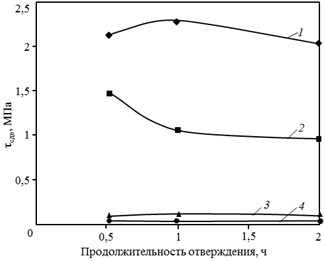

Рис. 2. Изменение относительной оптической плотности (D) полос поглощения при длине волны 1073 (1) и 1033 см-1 (2), отнесенной к оптической плотности внутреннего стандарта





Рис. 3. Адгезионная прочность клеевых соединений с различной концентрацией смазки К-21 в антиадгезионном составе с добавлением 2% (по массе) катализатора 230-15



С другой стороны, использование коммерчески доступных образцов показывает значительное отклонение полученных данных по адгезионной прочности отвержденных слоев по сравнению с аналогичной характеристикой для лабораторных образцов, что, по-видимому, связано с отличиями их химического состава (растворители, присадки и т. п.). Полученные данные показывают, что коммерчески доступный образец с 15% (по массе) смазки К-21 и добавкой 2% (по массе) катализатора (от массы полимерной основы) позволяет обеспечить минимальные адгезионные характеристики отвержденного слоя и является оптимальным.

Одним из технических требований, предъявляемых к разрабатываемым покрытиям, является отсутствие переноса антиадгезионной смазки на формуемый материал. Для устранения переноса смазки необходимо добиться полного отверждения покрытия и формирования сетки химических связей с подложкой, что можно оценить путем сравнительного изучения исходных и экстрагированных образцов отвержденного покрытия. Экстракцию образцов с покрытием проводили в приборе Сокслета гексаном в течение 10 ч. Из данных, представленных на рис. 4, видно, что уровень антиадгезионных свойств покрытий, полученных из 8- и 15%-ных растворов смазки К-21, для обоих образцов до экстракции заметно выше, чем после ее проведения, и большую пригодность показывает образец с 15%-ной концентрацией антиадгезионной смазки.





Рис. 4. Влияние экстракции образцов из сплава Д16-АТ с антиадгезионным покрытием на основе смазки К-21 и продолжительности отверждения покрытия на прочность клеевых соединений. Покрытия получены из 8- (1, 2) и 15%-ного (3, 4) растворов смазки К-21 – до (2, 4) и после экстракции (1, 3) при температуре отверждения 80°C



Увеличение адгезионной прочности обоих образцов покрытий после проведения экстракции, по-видимому, свидетельствует об их неполном отверждении при данных условиях, поэтому для улучшения антиадгезионных характеристик рекомендуется проводить их отверждение при максимально возможных «мягких» условиях холодного отверждения – при 120°C в течение 2 ч.

Таким образом, на основании проведенных исследований выбран состав для нанесения антиадгезионных покрытий, включающий 15% (по массе) основы – смазки К-21 с добавкой 2% (по массе) катализатора 230-15 или АГМ-9 (по отношению к массе полимерной основы). Отверждение покрытия осуществляется при 120°C в течение 2 ч.



Заключение

Разработаны антиадгезионные составы на основе кремнийорганического олигомера К-21 с добавками катализаторов, отверждающиеся при температуре 120°C в течение 2 ч*. Разработанные составы обеспечивают высокие антиадгезионные свойства при склеивании материалов полиуретановым клеем ПУ-2 – прочность при сдвиге клеевых соединений алюминиевого сплава Д16-АТ с обработкой поверхности антиадгезионным составом не превышает 0,1 МПа (по сравнению с 3 МПа для клеевого соединения, полученного в аналогичных условиях без обработки поверхности).



* Экспериментальная часть работы выполнена Р.В. Артамоновой

Список источников
  1. Соболевский М.В., Музовская О.А., Попелева Г.С. Свойства и области применения кремнийорганических продуктов. М.: Химия, 1975. 296 с.
  2. Нефедов Н.И., Хасков М.А., Петрова А.П., Бузник В.М. Исследование термических свойств фторпарафинов и гидрофобных покрытий на их основе // Труды ВИАМ: электрон. науч.-технич. журн. 2017. №2 (50). Ст. 11. URL: http://www.viam-works.ru (дата обращения: 25.10.2018). DOI: 10.18577/2307-6046-2017-0-2-11-11.
  3. Жданов А.А. Гидрофобизаторы кремнийорганические: энциклопедия полимеров М.: Советская энциклопедия, 1972. Т. 1. С. 625–632.
  4. Воронков М.Г., Ласская Е.А., Пашенко А.А. О природе связи водоотталкивающих кремнийорганических покрытий с поверхностью гидрофобизированных материалов // Журнал прикладной химии. 1965. Т. 38. Вып. 7. С. 1483–1487.
  5. Дерягин Б.В., Чураев Н.В., Муллер В.М. Поверхностные силы. М.: Наука, 1985. 398 с.
  6. Каблов Е.Н. Инновационные разработки ФГУП «ВИАМ» ГНЦ РФ по реализации «Стратегических направлений развития материалов и технологий их переработки на период до 2030 года» // Авиационные материалы и технологии. 2015. №1 (34). С. 3–33. DOI: 10.18577/2071-9140-2015-0-1-3-33.
  7. Каблов Е.Н. Материалы нового поколения // Защита и безопасность. 2014. №4. С. 28–29.
  8. Каблов Е.Н. Из чего сделать будущее? Материалы нового поколения, технологии их создания и переработки – основа инноваций // Крылья Родины. 2016. №5. С. 8–18.
  9. Панина Н.Н., Ким М.А., Гуревич Я.М., Григорьев М.М., Чурсова Л.В., Бабин А.Н. Связующие для безавтоклавного формования изделий из полимерных композиционных материалов // Клеи. Герметики. Технологии. 2013. №10. С. 18–27.
  10. Каблов Е.Н., Чурсова Л.В., Бабин А.Н., Мухаметов Р.Р., Панина Н.Н. Разработки ФГУП «ВИАМ» в области расплавных связующих для полимерных композиционных материалов // Полимерные материалы и технологии. 2016. Т. 2. №2. С. 37–42.
  11. Донецкий К.И., Хрульков А.В. Принципы «зеленой химии» в перспективных технологиях изготовления изделий из ПКМ // Авиационные материалы и технологии. 2014. №S2. С. 24–28. DOI: 10.18577/2071-9140-2014-0-s2-24-28.
  12. Каблов Е.Н., Чурсова Л.В., Лукина Н.Ф., Куцевич К.Е., Рубцова Е.В., Петрова А.П. Исследование эпоксидно-полисульфоновых полимерных систем на основе высокопрочных клеев авиационного назначения // Клеи. Герметики. Технологии. 2017. №3. С. 7–12.
  13. Воробьев А. Полиэфирные смолы // Компоненты и технологии. 2003. №32. С. 182–185.
  14. Dholakiya B. Unsaturated Polyester Resin for Specialty Applications // Polyester. Intechopen access publisher. 2012. P. 167–202. DOI: 10.5772/48479.
  15. Gooch J.W. Vinyl Ester Resin // Encyclopedic Dictionary of Polymers. Springer, Science+Business Media, LLC, 2011. P. 794.
  16. Бабин А.Н., Гусева М.А. Использование реологического метода для исследования особенностей растворимости компонентов в полимерном связующем // Труды ВИАМ: электрон. науч.-технич. журн. 2016. №6 (42). Ст. 05. URL: http://www.viam-works.ru (дата обращения: 25.10.2018). DOI: 10.18577/2307-6046-2016-0-6-5-5.
  17. Китаева Н.С., Муханова Е.Е., Деев И.С. Высокотеплостойкие гидрофобные покрытия для теплозащитного материала на основе кварцевого волокна // Труды ВИАМ: электрон. науч.-технич. журн. 2013. №6. Ст. 03. URL: http://www.viam-works.ru (дата обращения: 25.10.2018).
  18. Бойнович Л.Б., Емельяненко А.М., Музафаров А.М. и др. Создание покрытий для придания супергидрофобных свойств поверхности силиконовых резин // Российские нанотехнологии. 2008. Т. 3. №9–10. С. 100–105.
  19. Галямов М.О., Никитин Л.Н., Николаев А.Ю. и др. Формирование ультрагидрофобных поверхностей осаждением покрытий из сверхкритической двуокиси углерода // Коллоидный журнал. 2007. Т. 69. №4. С. 448–462.
  20. Беспалов А.С., Бузник В.М., Гращенков Д.В. и др. Гидрофобизация пористых керамических материалов с применением диоксида углерода // Неорганические материалы. 2016. Т. 52. №4. С. 431–437.
  21. Бузник В.М., Каблов Е.Н., Кошурина А.А. Материалы для сложных технических устройств арктического применения // Научно-технические проблемы освоения Арктики. М.: Наука, 2015. С. 275–285.
  22. Каблов Е.Н. Материалы и химические технологии для авиационной техники // Вестник Российской академии наук. 2012. Т. 82. №6. С. 520–530.
  23. Бойнович Л.Б., Емельяненко А.М. Гидрофобные материалы и покрытия: принципы создания. Свойства и применение // Успехи химии. 2008. Т. 77. №7. С. 619–638.
  24. Емельяненко А.М., Бойнович Л.Б. Применение динамической пороговой обработки видеоизображений для определения поверхностного натяжения жидкостей и углов смачивания // Приборы и техника эксперимента. 2002. №1. С. 52–57.
  25. Постнова М.В., Постнов В.И. Опыт развития безавтоклавных методов формования ПКМ // Труды ВИАМ: электрон. науч.-технич. журн. 2014. №4. Ст. 06. URL: http://www.viam-works.ru (дата обращения: 25.10.2018). DOI: 10.18577/2307-6046-2014-0-4-6-6.
