Определение примесей в тантале методом масс-спектрометрии высокого разрешения с тлеющим разрядом
Проведено определение примесей 36 элементов в тантале методом масс-спектрометрии высокого разрешения с тлеющим разрядом (МСТР). Описана подготовка пробы к анализу. Для достижения максимальных аналитических сигналов от всех искомых элементов выбраны соответствующие параметры настройки оборудования. Спектральные интерференции устранены с помощью применения высокого разрешения. Рассчитаны коэффициенты относительной чувствительности для всех определяемых элементов с использованием метода рентгенофлуоресцентной спектроскопии.
Введение
Тантал ‒ прочный, тугоплавкий (температура плавления 3020 °С), пластичный, коррозионно- и химически стойкий металл, широко используемый в электротехнике (в частности, при производстве электролитических конденсаторов высокой удельной мощности), при изготовлении имплантатов для хирургии (благодаря высокой биологической совместимости) и в других отраслях промышленности [1]. Данный металл также широко применяется в различных отраслях науки и техники, использующих жаропрочные и жаростойкие сплавы на различных основах, включая жаропрочные никелевые сплавы [2–7].
Проведение химического анализа металлического тантала перед его использованием при производстве различных сплавов и композиционных материалов ‒ чрезвычайно важная задача. Решение данной задачи усложняется постоянным повышением требований к содержанию в современных сплавах микропримесей различных элементов, а также неуклонно расширяется необходимый перечень определяемых элементов [8].
Один из наиболее точных методов классической аналитической химии ‒ спектрофотометрия [9, 10], которая основана на поглощении анализируемым веществом излучения преимущественно в оптической области спектра, однако возможен частичный переход в область мягкого ультрафиолета, а также в коротковолновый инфракрасный диапазон. Для проведения анализа пробу материала растворяют в смеси кислот и разбавляют водой. Далее к полученному раствору добавляют соответствующий комплексообразователь с образованием окрашенного продукта, имеющего поглощение при определенной длине волны, ‒ для тантала длина волны поглощения составляет 540 нм. Затем полученное значение оптической плотности используют для расчета концентрации определяемого элемента в пробе [11].
Один из самых распространенных многоэлементных методов анализа различных материалов и сплавов ‒ спектральный анализ, позволяющий проводить контроль содержаний 26 микропримесей тантала в широких концентрационных диапазонах. Для этого образец из тантала сначала преобразуется в оксид прокаливанием при температуре 600–650 °C или путем плавления в перекиси водорода с последующим выпариванием. Далее порошок оксида смешивается с углеродной смесью, затем испаряется, а спектр анализируют с использованием дуги постоянного тока, где электрод с образцом служит анодом. На основе полученных спектров и стандартных образцов рассчитывают концентрацию элементов [12]. При проведении вышеприведенного анализа необходимо использовать предварительно полученный порошок оксида вольфрама, что требует наличия специального оборудования и не всегда возможно, а также необходимо иметь в наличии комплект твердых (монолитных) стандартных образцов с различным содержанием определяемых микропримесей.
Наличие монолитных стандартных образцов состава анализируемого материала необходимо и при проведении анализов методом рентгенофлуоресцентного анализа (РФА) [13]. Однако данный метод требует гораздо менее трудоемкой пробоподготовки по сравнению со спектральным анализом, а в некоторых случаях позволяет проводить полуколичественный анализ без использования стандартных образцов, что значительно ускоряет процесс исследования. К недостаткам метода РФА можно отнести наличие матричного эффекта, снижающего точность результатов анализа, а также дороговизну оборудования.
Один из методов многоэлементного анализа, не требующего наличия монолитных стандартных образцов, ‒ атомно-эмиссионная спектрометрия с индуктивно связанной плазмой (ИСП-АЭС). Метод основан на получении и анализе атомных спектров определяемых элементов, получаемых в ходе процесса атомизации, при котором высвобождаются свободные изотопы элементов, имеющие характеристические линии эмиссии в заданном спектре. В работе [14] определяли содержания значительного количества микропримесей в тантале с использованием большого разнообразия приемов устранения спектральных интерференций. Точность анализа методом атомно-эмиссионной спектрометрии снижается при наличии спектральных интерференций, вызванных наложением линий эмиссии мешающих элементов на линии эмиссии определяемых элементов, что делает в некоторых случаях проведение анализа невозможным.
Наряду с методом ИСП-АЭС для проведения химического анализа различных материалов и сплавов используют метод масс-спектрометрии с индуктивно связанной плазмой (ИСП-МС), основанный на пространственном и временном разделении ионов элементов по массам их изотопов и регистрации (уже в разделенном виде) интенсивности потока ионов искомых элементов на фотоэлектронном умножителе [15]. Получаемые таким образом численные значения интенсивностей сигналов от определяемых элементов прямо пропорциональны концентрациям данных микропримесей в анализируемых пробах. Для построения градуировочных прямых, используемых при расчете содержаний, применяют стандартные растворы (одно- или многоэлементные) элементов с заданной концентрацией. Данные жидкие стандартные образцы более доступны, чем монолитные стандартные образцы, а также более универсальны в применении. При проведении анализа методом ИСП-МС (также как и методом ИСП-АЭС) возможно появление различных спектральных интерференций, искажающих масс-спектры исследуемых материалов и, как следствие, снижающих точность результатов испытаний [16]. В работе [17] приведены данные о выявлении 29 примесных элементов в оксиде тантала с использованием метода ИСП-МС, при этом для снижения предела обнаружения использовано электротермическое испарение образцов.
Наиболее перспективный метод определения микро- и ультрамикропримесей в различных материалах и сплавах – метод масс-спектрометрии высокого разрешения с ионизацией пробы тлеющим разрядом (МСТР). Работа масс-спектрометра МСТР схожа с работой масс-спектрометра ИСП-МС за исключением различий вида пробы – в МСТР используют твердые монолитные пробы с минимальной подготовкой поверхности, а также вида масс-анализатора – в МСТР он состоит из двух частей – магнитной и электростатической, что дает возможность проводить разделение ионов элементов по массам их изотопов в высоком разрешении и, как следствие, в подавляющем большинстве случаев устранить возможные спектральные интерференции. С помощью метода МСТР кратно расширяется диапазон определяемых концентраций, включая основные компоненты (до 100 % по массе) и ультрамикропримеси [18]. В отличие от метода РФА, такой анализ можно проводить с использованием всего одного стандартного образца состава исследуемого материала [19].
В данном исследовании проводили анализ тантала высокой чистоты марки ЭЛП-3
Работа выполнена с использованием оборудования ЦКП «Климатические испытания» НИЦ «Курчатовский институт» – ВИАМ.
Методы исследования
Аппаратура
Перед началом работы проведена процедура первоначальной настройки прибора – с целью достижения наиболее оптимальных характеристик оборудования (интенсивности линий масс-спектра) в соответствии с заданной производителем программой, «вшитой» в программное обеспечение. Полученные таким способом параметры поддерживались во всех экспериментах, проводимых в ходе исследования (табл. 1). При проведении анализа для каждого определяемого элемента также выбрано разрешение масс-анализатора для устранения возможных спектральных интерференций и других помех. Низкое разрешение (LR 300) использовалось для большей части элементов и характеризуется максимальной интенсивностью аналитических сигналов, но не устраняет спектральные интерференции. Среднее разрешение (MR 4000) использовалось для меньшей части элементов, устраняло все возможные спектральные интерференции, однако приводило к снижению интенсивности аналитических сигналов. Высокое разрешение (HR 10000) не использовалось в данной работе.
| Параметр | Значения параметров |
|---|---|
| Источник тлеющего разряда (источник GD) | Типа Гримма (с плоским катодом), работающий в режиме fast flow (расход аргона 100‒1000 мл/мин) |
| Материал анода и трубки потока (позволяет определять серу <2 ppm) | Особо чистый графит с пиролитическим покрытием, внутренний диаметр анода 8 мм |
| Материал конуса интерфейса (позволяет определять серу <2 ppm) | Особо чистый графит |
| Давление аргона в источнике тлеющего разряда | 1 мбар (~0,1 МПа) |
| Расход разрядного газа (Ar ≥ 99,998 %) | 425 мл/мин |
| Ток разряда | 50 мА (режим непрерывного постоянного тока) |
| Напряжение разряда | Не более 1400 В |
| Разрешение масс-анализатора | 300 4000 10000 |
| Напряжение на фокусной линзе | ‒1200 В |
| Предварительный прожиг образца для удаления поверхностных загрязнений и стабилизации сигналов основы | Не менее 2 мин (для стабилизации сигналов основы) |

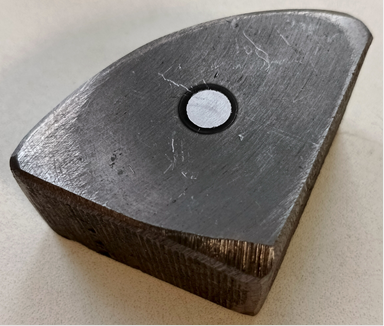

Для проведения качественного анализа поверхности всех исследуемых проб шлифовали на соответствующих станках для придания ровной зеркальной поверхности.
Программное обеспечение масс-спектрометра (поставляется вместе с прибором) позволило провести полный расчет содержаний определяемых элементов с использованием коэффициентов относительной чувствительности, которые могут быть получены из научно-технических литературных источников, а также при анализе вольфрама другими методами – масс-спектрометрией с индуктивно связанной плазмой (анализ выполняли из растворов) и методом газового анализа (определение серы).
Результаты и обсуждение
Выбор изотопов определяемых элементов
Элементы (B, Na, Mg, Al, Si, P, S, Ca, Sc, Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Y, Zr, Nb, Mo, Ag, Cd, In, Sn, Sb, Te, Hf, W, Re, Tl, Pb, Bi), определяемые в данном исследовании, существуют в виде одного либо нескольких изотопов. Изотопы разных элементов могут иметь близкие атомные массы, что необходимо учитывать при их выборе. Следует также обратить особое внимание на все возможные спектральные наложения от полиатомных ионов на ионы искомых элементов (табл. 2) [16].
| Изотоп | Распространенность изотопа, % | Мешающие ионы | Необходимое разрешение | Разрешение прибора |
|---|---|---|---|---|
| 11B | 80,18 | -- | LR | |
| 23Na | 85,69 | -- | LR | |
| 24Mg | 78,99 | 12C12C+ | 1604 | LR, MR |
| 27Al | 100 | 12C15N+, 13C14N+ | 1453, 1085 | LR, MR |
| 28Si | 92,21 | 12C16O+, 14N14N+ | 1557, 958 | MR |
| 31P | 100 | 15N16O+, 14N16OH+ | 1457, 967 | MR |
| 32S | 95,02 | 16O16O+ | 1802 | MR |
| 44Ca | 2,09 | 28Si16O+, 12C16O16O+, 14N14N16O+ | 2687, 1281, 965 | MR |
| 45Sc | 100 | 29Si16O+, 13C16O16O+, 12C16O16OH+, 14N15N16O+ | 2901, 1207, 1078, 1066 | MR |
| 47Ti | 7,44 | -- | LR | |
| 51V | 99,75 | -- | LR | |
| 52Cr | 83,79 | 40Ar12C+, 36Ar16O+ | 2375, 2367 | LR, MR |
| 55Mn | 100 | 40Ar15N+ | 2248 | LR, MR |
| 56Fe | 91,75 | 40Ar16O+ | 2503 | MR |
| 59Co | 100 | 58NiH+ | 5906 | LR |
| 60Ni | 26,22 | 59CoH+ | 5853 | LR |
| 63Cu | 69,17 | 47Ti16O+ | 3687 | MR |
| 66Zn | 27,95 | 50Ti16O+, 50Cr16O+ | 4827, 4419 | MR |
| 75As | 100 | 59Co16O+, 58Ni16OH+, 150Nd++ | 11509, 4544, 1929 | MR, HR |
| 82Se | 8,73 | 82Kr, 50Ti16O16O+, 50Cr16O16O+, 40Ar40Ar1H1H+ | 25361, 4577, 4276, 3455 | MR |
| 89Y | 100 | -- | LR | |
| 91Zr | 11,22 | 51V40Ar+ | 129866 | LR |
| 93Nb | 100 | -- | LR | |
| 95Mo | 15,92 | -- | LR | |
| 107Ag | 51,84 | 91Zr16O+ | 23494 | LR |
| 111Cd | 12,80 | 95Mo16O+ | 32332 | LR |
| 115In | 95,71 | 99Ru16O+, 115Sn | 37921, 212783 | LR |
| 119Sn | 8,58 | -- | LR | |
| 121Sb | 57,21 | -- | LR | |
| 126Te | 18,95 | 94Mo16O16O+ | 14987 | LR |
| 178Hf | 27,28 | -- | LR | |
| 182W | 26,50 | -- | LR | |
| 185Re | 37,43 | -- | LR | |
| 205Tl | 70,48 | -- | LR | |
| 207Pb | 22,08 | -- | LR | |
| 209Bi | 100 | 177Hf16O16O+ | 4413 | LR, MR |
Для получения точных результатов анализа, используя метод МСТР необходимо установить коэффициенты относительной чувствительности, используемые для расчета содержаний определяемых элементов исходя из полученных аналитических сигналов для данных элементов. Данные коэффициенты в общем виде заданы («вшиты») в программное обеспечение масс-спектрометра, однако они применимы лишь для начального, полуколичественного анализа. Более точные результаты могут быть получены при использовании коэффициентов для железной матрицы. Наиболее правильные значения концентраций достижимы для коэффициентов, доступных из научно-технических литературных источников, или при использовании сторонних (арбитражных) методов. В данном исследовании в качестве арбитражных методов применяли масс-спектрометрию с индуктивно связанной плазмой (анализ выполняли из растворов) и метод газового анализа (определение серы) (табл. 3).
| Элемент | B | Na | Mg | Al | Si | P | S | Ca | Sc | Ti | V | Cr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КОЧ | 5,20 | 0,95 | 1,01 | 0,95 | 2,29 | 6,09 | 5,00 | 0,52 | 0,59 | 0,51 | 0,78 | 1,10 |
| Элемент | Mn | Fe | Co | Ni | Cu | Zn | As | Se | Y | Zr | Nb | Mo |
| КОЧ | 0,88 | 1,00 | 1,04 | 1,30 | 1,92 | 1,94 | 4,19 | 4,08 | 0,61 | 0,69 | 0,93 | 0,98 |
| Элемент | Ag | Cd | In | Sn | Sb | Te | Hf | W | Re | Tl | Pb | Bi |
| КОЧ | 1,45 | 3,00 | 1,42 | 1,30 | 3,62 | 3,58 | 0,89 | 1,61 | 0,97 | 1,92 | 1,61 | 1,69 |
Выбор времени предварительного прожига
На начальной стадии проведения процедуры анализа выполняется предварительный прожиг (абляция) поверхности пробы в среде аргона, в результате чего с рабочей поверхности устраняются мешающие компоненты и примеси. В процессе данной процедуры происходят заглубление пятна тлеющего разряда и стабилизация аналитических сигналов элементов основы анализируемого материала и, как следствие, сигналы от искомых примесных элементов.
Результаты анализа тантала
Полученные результаты анализа представлены в табл. 4, из которой следует полное совпадение численных значений концентраций всех определяемых элементов для двух методов химического анализа – МСТР и РФА, что доказывает точность полученных результатов, а также эффективность метода МСТР по сравнению со всеми ранее приведенными методами анализа. Данный анализ подтверждает также применимость метода МСТР для анализа тугоплавких материалов, для которых пробоотбор тлеющим разрядом менее эффективен по сравнению с материалами из более легких элементов.
| Элемент | Массовая доля элементов, мкг/кг | Элемент | Массовая доля элементов, мкг/кг | ||
|---|---|---|---|---|---|
| Полученное значение | Аттестованное значение | Полученное значение | Аттестованное значение | ||
| B | <0,01 | <1 | As | 0,03 ± 0,01 | <1 |
| Na | <0,01 | <1 | Se | 0,05 ± 0,02 | <1 |
| Mg | <0,01 | <1 | Y | 0,05 ± 0,02 | <1 |
| Al | 0,02 ± 0,01 | <1 | Zr | 0,40 ± 0,08 | <1 |
| Si | 0,43 ± 0,08 | <1 | Nb | 8,1 ± 0,9 | 9 ± 2 |
| P | 0,08 ± 0,03 | <5 | Mo | 5,2 ± 0,8 | 6 ± 2 |
| S | 1,0 ± 0,3 | <5 | Ag | <0,01 | <1 |
| Ca | 3 ± 1 | <5 | Cd | <0,01 | <1 |
| Sc | <0,01 | <1 | In | <0,01 | <1 |
| Ti | <0,01 | <1 | Sn | <0,01 | <1 |
| V | 0,10 ± 0,03 | <1 | Sb | <0,01 | <1 |
| Cr | <0,01 | <1 | Te | 0,02 ± 0,01 | <1 |
| Mn | <0,01 | <1 | Hf | <0,01 | <1 |
| Fe | <0,01 | <1 | W | 7,4 ± 0,7 | 9 ± 2 |
| Co | <0,01 | <1 | Re | <0,01 | <1 |
| Ni | 4 ± 2 | 5 ± 3 | Tl | <0,01 | <1 |
| Cu | 0,60 ± 0,1 | <1 | Pb | <0,01 | <1 |
| Zn | <0,01 | <1 | Bi | <0,01 | <0,1 |
Заключения
На основе проделанной работы можно сделать следующие выводы:
- методом МСТР возможно проводить определение примесей 36 элементов в тантале;
- для расчета коэффициентов относительной чувствительности можно использовать результаты метода рентгенофлуоресцентной спектроскопии;
- время предварительной абляции должно составлять не менее 5 мин.
